Опорный каток против поддержиującego катка: как определить, какой из них выходит из строя

Когда ходовая часть начинает шуметь, работать с рывками или неравномерно изнашиваться, первый вопрос обычно заключается в том, какой именно компонент за это в ответе. На большинстве гусеничных машин в одной системе работают два разных типа катков: нижние катки, которые несут вес машины, и верхние катки, которые поддерживают ведущую ветвь цепи. Их симптомы настолько похожи, что владельцы часто заменяют не ту деталь, а затем обнаруживают, что проблема никуда не исчезла. В этом руководстве сравниваются оба типа, показаны различия в симптомах и приведена простая последовательность диагностики. Если вы уже подбираете запчасти, это также поможет понять, как Опорные катки для экскаваторов и бульдозеров группируются по типу машины и положению, поскольку положение на ходовой части является частью того, что определяет правильную деталь.

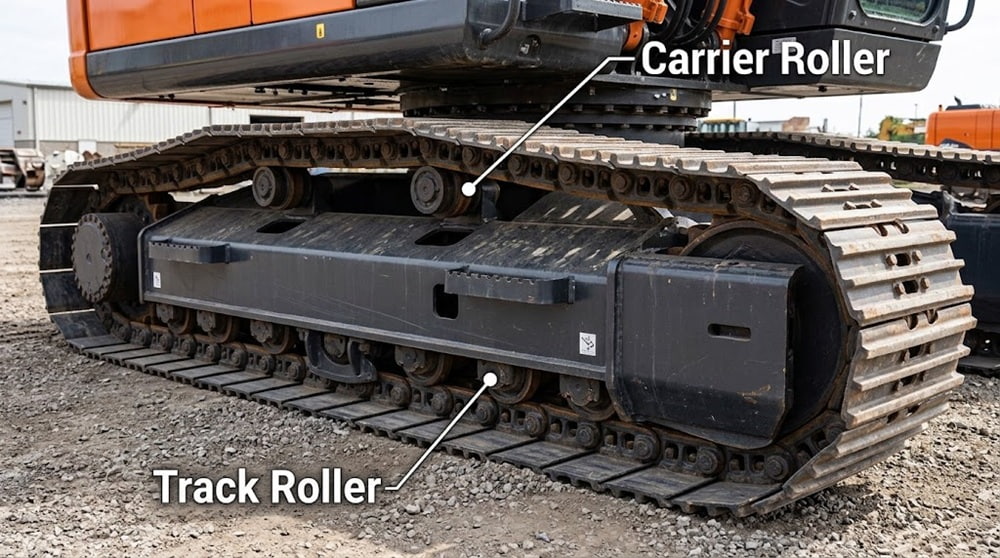

Два разных катка в одной ходовой части

Путаница начинается с названий. В повседневной речи люди говорят «каток» для обеих деталей, но они выполняют разные задачи в разных местах.

• Опорный каток (также называемый нижним катком): устанавливается вдоль нижней части рамы гусеницы, несет вес машины и направляет цепь в месте ее контакта с землей.
• Поддерживающий каток (также называемый верхним катком): устанавливается сверху на раму гусеницы, поддерживает обратную ветвь цепи и не дает ей провисать на раму.

Поскольку один работает под машиной, а другой над ней, они испытывают различные нагрузки. Нижние катки принимают на себя прямые удары о грунт, абразивный износ и полный вес машины. Верхние катки воспринимают вес цепи и испытывают меньшие ударные нагрузки, но они все равно выходят из строя из-за повреждения уплотнений, отсутствия вращения и загрязнения.

Сравнение симптомов: какой именно элемент выходит из строя?

Самый быстрый способ различить их — посмотреть, где именно проявляется проблема. Проблемы на уровне земли обычно указывают на нижние катки, в то время как проблемы, видимые над рамой гусеницы, указывают на верхние катки.

Одно предупреждение стоит повторить: проблема, которая выглядит как неисправность катка, может быть вызвана натяжением гусеницы. Слишком слабо натянутая цепь может создавать симптомы как на верхних, так и на нижних катках, поэтому перед заказом деталей всегда следует проверять натяжение.

Простая последовательность диагностики

Выполните следующие шаги по порядку. Эта процедура занимает совсем немного времени и позволяет избежать большинства ошибок при заказе деталей.

1. Припаркуйте машину на ровной площадке и опустите рабочее оборудование.
2. Очистите ходовую часть от грязи и мусора, чтобы катки были хорошо видны.
3. Измерьте натяжение гусеницы и сравните его с техническими условиями.
4. Осмотрите нижние катки: проверьте наличие износа реборд, плоских участков, утечек масла и следов трения в зоне вала.
5. Осмотрите верхние катки: проверьте наличие следов контакта с цепью, отсутствие вращения и утечки смазки.
6. По возможности прокрутите каждый каток вручную. Каток, который не вращается или вращается с трудом, выходит из строя.
7. Проверьте наличие люфта между катками и рамой гусеницы.
8. Запишите результаты осмотра, приложив фотографии и измеренные размеры, для поставщика.

Если машину трудно поднять или до катков невозможно добраться безопасным образом, обратитесь в мастерскую для проведения проверки. Диагностика на поднятой машине выполняется быстрее и безопаснее, чем попытки определить неисправность только по шуму.

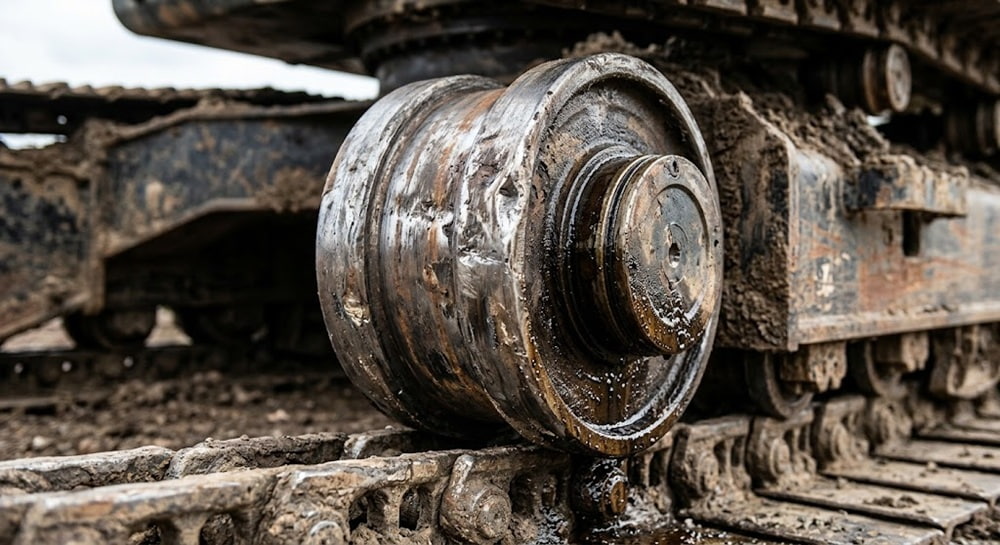

Почему верхние катки выходят из строя по-другому

Нижние катки обычно изнашиваются постепенно в результате абразивного износа. Верхние катки часто выходят из строя иначе, поскольку они с большей вероятностью перестают вращаться. Когда верхний каток заклинивает, цепь скользит по нему вместо того, чтобы катиться, из-за чего на поверхности катка стирается плоский участок, а со временем это может привести к повреждению втулок цепи.

Причина кроется отчасти в конструкции, а отчасти в условиях работы. Верхние катки несут меньшую нагрузку, поэтому выходящий из строя подшипник не всегда дает о себе знать сильным шумом. Они также располагаются в местах, где могут скапливаться грязь и мусор и где смазку иногда забывают менять во время обслуживания. Операторы, сравнивающие варианты замены, обычно ищут катки с надежным уплотнением и конструкцией, рассчитанной на долгие периоды вращения, поэтому ассортимент Опорных катков экскаватора классифицируется по модели машины и типу крепления, чтобы можно было подобрать правильный узел под раму гусеницы.

Что происходит при установке неподходящей детали

Замена неподходящего катка не просто тратит деньги впустую. Она также затягивает настоящий ремонт и тем временем может усилить повреждения:

• Неисправный каток продолжает повреждать цепь.
• Неравномерная нагрузка переносится на соседние катки, из-за чего они выходят из строя раньше.
• Износ цепи ускоряется, что обходится значительно дороже, чем один каток.
• Простой повторяется, когда исходная неисправность возникает снова.

Полная проверка ходовой части, а не замена одной детали, в большинстве случаев является более дешевым путем.

Заменяйте комплектом, а не поодиночке

Износ катков на машине никогда не бывает абсолютно равномерным. Когда несколько катков в одном и том же положении показывают схожий износ, их замена комплектом позволяет сохранить сбалансированность нагрузки и прямолинейность движения цепи. Установка нового катка вперемешку с сильно изношенными соседями просто переносит износ на новую деталь.

На некоторых машинах также используется конструкция, при которой верхний каток можно заменить без снятия всего узла. На таких машинах корпус катка обновляется, а кронштейн крепления остается на месте, что сокращает время на выполнение работ и позволяет быстрее вернуть машину в работу. На это стоит обратить внимание при сравнении вариантов замены, поскольку разница в стоимости между полным узлом и сменным катком весьма существенна. Бригады по техническому обслуживанию, планирующие работы с ходовой частью с учетом этой особенности, часто используют Сменный верхний каток для гусеничных экскаваторов в качестве справочного материала для того, как задаются параметры сменной конструкции, включая размеры катка и детали крепления, необходимые для правильного подбора.

Правила обслуживания, предотвращающие обе поломки

Большинство выходов катков из строя происходит по нескольким устранимым причинам. Следующие правила защищают как верхние, так и нижние катки:

• Регулярно проверяйте натяжение гусеницы и поддерживайте его в указанном диапазоне.
• Смазывайте катки, имеющие маслёнки, с рекомендуемой периодичностью.
• Очищайте ходовую часть после работы в грязи, глине или с абразивными материалами.
• Следите за утечками масла через уплотнения и заменяйте протекающие катки до того, как выйдет из строя подшипник.
• Устраняйте небольшие проблемы с рамой гусеницы и выравниванием до того, как они создадут неравномерную нагрузку на катки.
• Записывайте результаты измерений с течением времени, чтобы тенденция износа была заметна до поломки.

Ни одна из этих задач не занимает много времени, а вместе они предотвращают большинство замен катков, которые становятся срочными в разгар рабочего периода.

Часто задаваемые вопросы

Как определить, исходит ли шум от верхнего или нижнего катка?

Определите местоположение шума. Шум снизу указывает на опорные катки, а шум сверху над гусеничной рамой — на поддерживающие катки.

Может ли неисправный поддерживающий каток стать причиной схода цепи с рельсов?

Заклинивший или сильно изношенный поддерживающий каток влияет главным образом на верхнюю ветвь цепи. Сход с рельсов на линии контакта с грунтом чаще связан с опорными катками, натяжением или выравниванием.

Изнашиваются ли верхние и нижние катки с одинаковой скоростью?

Нет. Опорные катки испытывают гораздо большую нагрузку и обычно изнашиваются быстрее, в то время как поддерживающие катки чаще выходят из строя из-за заклинивания или повреждения уплотнений.

Лучше ли заменять катки комплектом?

Да, когда несколько роликов демонстрируют одинаковый износ. Замена полного комплекта позволяет сохранить балансировку нагрузки и защитить цепь от неравномерного износа.

Какая информация мне нужна перед заказом валиков?

Модель и серийный номер машины, положение ролика, оригинальный номер детали (если имеется) и ключевые размеры, такие как диаметр ролика, диаметр вала и тип фланца.

Заключение

Опорные и поддерживающие катки выглядят похоже в каталоге запчастей, но работают в разных положениях и выходят из строя по-разному. Сначала проверьте расположение неисправности, убедитесь в правильном натяжении гусеницы, а затем осмотрите катки, соответствующие этому положению. Нижние катки обычно имеют износ реборд, износ по диаметру и утечки под машиной, в то время как верхние катки обычно заклинивают, истираются до плоского состояния или перестают вращаться над рамой гусеницы. Проводите диагностику перед заказом, заменяйте изношенные катки комплектом, где это возможно, и следите за натяжением и смазкой. При таком подход ходовая часть остается надежной, а машина продолжает работать.
