Выбор ширины башмака гусеницы и типа грунтозацепа для грязи, скального грунта и готовых покрытий

Башмаки гусениц выглядят просто: стальная пластина, прикрученная к цепи болтами, с ребром снизу. На практике ширина башмака и тип грунтозацепа определяют, насколько хорошо гусеничная машина сцепляется с грунтом, насколько сильно она погружается, как быстро изнашивается ходовая часть и сохранится ли покрытие, на котором она работает. Одна и та же машина может совершенно не подходить для мягкой грязи и идеально подходить для скального грунта — только из-за установленных башмаков. В этом руководстве объясняется, что контролирует каждый параметр, а затем показывается, как подбирать ширину и тип грунтозацепа для грязи, скального грунта и готовых покрытий. Для начала полезно понять, как башмаки и накладки гусениц экскаватора классифицируются по классу машины и спецификации башмака, поскольку ширина и тип грунтозацепа являются частью идентификатора детали, а не второстепенной деталью.

Две переменные, которые определяют всё

Выбор башмака гусеницы сводится к двум параметрам, которые работают вместе:

• Ширина башмака: контролирует давление на грунт и плавучесть (несущую способность). Более широкий башмак распределяет вес машины по большей площади.
• Тип грунтозацепа: контролирует сцепление и проникновение. Ребро под башмаком определяет, как машина внедряется в грунт.

Эти два параметра тянут в разных направлениях. Широкий башмак с высоким грунтозацепом хорош на мягком грунте, но тяжел и агрессивен на твердых покрытиях. Узкий башмак с низким грунтозацепом эффективен на плотном грунте, но проваливается и буксует в грязи. Большинство ошибок при выборе возникает из-за оптимизации одной переменной при игнорировании другой.

Подбор ширины башмака под грунт

Ширина башмака отвечает за распределение веса машины. В мягких условиях несущая способность важнее всего. На твердых, плотных покрытиях более узкий башмак снижает нагрузку на цепь и уменьшает усилие, необходимое для поворота.

• Мягкий, влажный или вязкий грунт: более широкий башмак снижает давление на грунт и уменьшает погружение.
• Твердый или уплотненный грунт: обычно достаточно более узкого башмака, и он оказывает меньшую нагрузку на ходовую часть.
• Смешанные условия: выберите среднюю спецификацию и сверьте ее с рекомендованным диапазоном для машины.
• Склоны и работа на уклонах: избыточная ширина может увеличить боковую нагрузку; убедитесь, что комбинация машины и башмака подходит.

Более широкий — не значит автоматически лучше. Каждое увеличение ширины добавляет вес цепи и увеличивает нагрузку на пальцы, втулки и катки. Правильный башмак — самый узкий из тех, что обеспечивают приемлемую несущую способность в рабочих условиях.

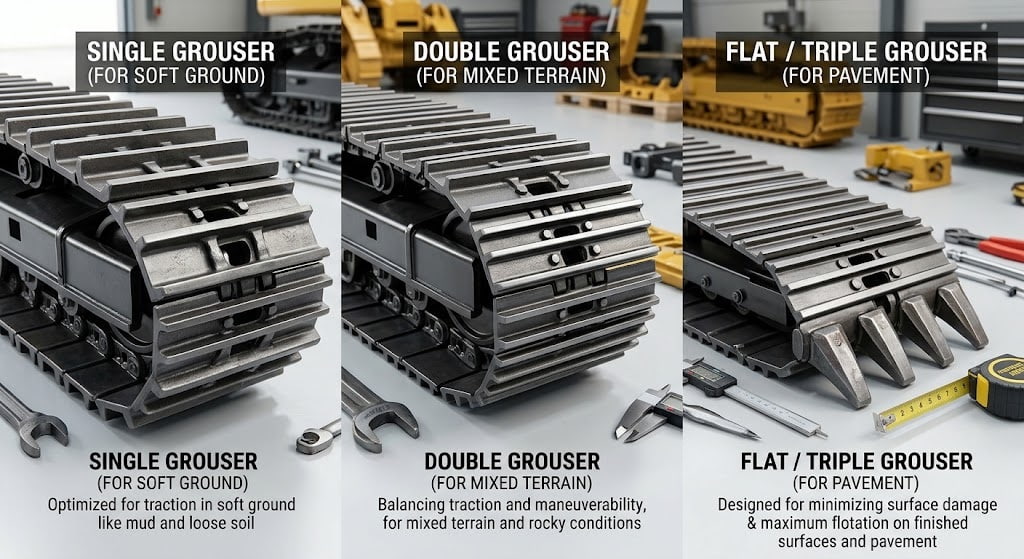

Подбор типа грунтозацепа под покрытие

Грунтозацеп — это ребро, которое проникает в грунт. Его высота и профиль определяют сцепление, а также степень повреждения покрытия, по которому передвигается машина.

• Стандартный грунтозацеп: универсальное сцепление для грунта, глины и смешанных условий.
• Трехреберный грунтозацеп: три ребра вместо одного обеспечивают более плавный ход и хорошее сцепление со сплошным грунтом.
• Высокий грунтозацеп: более глубокое проникновение для мягкого, скользкого грунта или работы на склонах.
• Плоская или асфальтовая накладка: низкий профиль для работ, где недопустимо повреждать мощеное или асфальтовое покрытие.
• Резиновая или накладная башмачная пластина: защищает асфальт, бетон и чистовые полы при передвижении по дорогам или при внутренних работах.

Высота грунтозацепа также влияет на срок службы ходовой части. Более высокий грунтозацеп обеспечивает лучшее сцепление, но создает более длинное плечо рычага, поэтому удары о камни передают большую нагрузку на башмак, цепь и катки. На твердых породах умеренный грунтозацеп с прочной плитой башмака обычно экономичнее агрессивного, который передает ударные нагрузки на цепь.

Скалистый грунт: защита от износа и ударных нагрузок

Работа на скальном грунте меняет приоритеты. Сцепление редко является проблемой, в отличие от износа и ударов. Башмак должен выдерживать постоянный контакт с острыми и твердыми материалами без растрескивания и сквозного истирания.

• Для абразивных скальных пород отдавайте предпочтение более толстой пластине башмака и усиленным сварным швам грунтозацепов.
• Избегайте чрезмерной высоты грунтозацепов там, где цепь уже испытывает нагрузку от ударов.
• Регулярно проверяйте болты башмаков: при работе на скальном грунте крепеж ослабляется быстрее, чем на почве.
• Осматривайте износ грунтозацепов по передней кромке, где происходит наибольшее абразивное воздействие.

Для машин, работающих в различных условиях, владельцы часто держат два комплекта башмаков и меняют их в зависимости от сезона или типа работ. Это может показаться дополнительными затратами, но подбор башмака под грунт обычно обходится дешевле, чем преждевременная замена цепи и катков. Именно поэтому серьезные покупатели сравнивают точные спецификации башмаков для своего класса машин, а не заказывают их по внешнему виду, и именно поэтому проверка башмака гусеничной ленты для гусеничных бульдозеров и экскаваторов Caterpillarпо модели машины и диапазону серийных номеров является практичным способом подтвердить ширину, шаг и тип грунтозацепа перед оформлением заказа.

Готовые поверхности: защита грунта и машины

Работа на асфальте, бетоне или облагороженной почве — это другая задача. Машина должна перемещаться, не повреждая поверхность, а башмак должен выдерживать контакт с низким сцеплением и высоким трением, который с этим связан.

• Устанавливайте резиновые или накладные башмаки для передвижения по дорогам и асфальтированным рабочим зонам.
• Используйте плоские или дорожные башмаки там, где поверхность должна оставаться невредимой, а сцепление не имеет критического значения.
• Снижайте скорость движения и избегайте крутых поворотов, которые являются основной причиной повреждения поверхности.
• Осматривайте накладки после движения по дорогам: отсутствие некоторых из них приводит к неравномерной нагрузке на оставшиеся.

Защита поверхности — это не только вопрос внешнего вида. Поврежденное дорожное покрытие влечет за собой претензии и расходы на ремонт, которые обычно превышают стоимость комплекта накладок, поэтому выбор башмака под тип поверхности — это в такой же степени коммерческое решение, как и техническое.

Краткое справочное руководство по выбору

В таблице ниже объединены оба параметра для распространенных типов работ. Используйте ее в качестве отправной точки и уточняйте окончательные спецификации по руководству к машине и данным поставщика.

Распространенные ошибки при выборе

• Выбор самого широкого доступного башмака без проверки влияния на нагрузку цепи и катков.
• Использование высоких грунтозацепов на скальном грунте и последующее удивление преждевременному выходу цепи из строя.
• Езда по асфальту со стандартными грунтозацепами и повреждение покрытия.
• Подбор башмаков по фотографии или внешнему виду вместо шага, ширины и схемы болтов.
• Игнорирование момента затяжки болтов башмаков и потеря башмаков во время работы.
• Замена башмаков без одновременного осмотра цепи и катков.

Покупка правильных башмаков

Перед заказом подготовьте модель и серийный номер машины, текущую ширину и шаг башмака, тип и высоту грунтозацепа, схему расположения отверстий под болты, а также условия работы, с которыми сталкивается машина. Поставщики могут подтвердить правильную спецификацию гораздо быстрее, если эти детали указаны.

Поскольку башмаки, цепь, ролики и звездочки изнашиваются вместе, при замене башмаков обычно имеет смысл проверить всю ходовую часть. Команды, планирующие работу таким образом, часто проверяютполный ассортимент деталей ходовой частипри выборе новой обуви, поэтому изношенные ролики или растянутую цепь можно заменить в ходе тех же работ, чтобы они не стали причиной второй поломки вскоре после этого.

Часто задаваемые вопросы

Стоит ли выбирать более широкую обувь для грязи?

Обычно да, так как более широкие траки снижают давление на грунт и улучшают проходимость. Убедитесь, что ширина находится в пределах диапазона, рекомендованного для вашей машины.

Какой тип грунтозацепа лучше всего подходит для работы на скальных породах?

Стандартный грунтозацеп на более толстой усиленной опорной пластине обычно является более экономичным выбором на камнях, так как износ и ударные нагрузки важнее сцепления.

Могу ли я использовать одни и те же траки на асфальте и на грунте?

Нежелательно. Стандартные грунтозацепы повреждают асфальтированные поверхности. Резиновые или плоские накладки являются практичным решением, когда машина должна работать на готовом покрытии.

Как узнать ширину и шаг моих траков?

Измерьте ширину трака, шаг между звеньями цепи и расстояние между отверстиями под болты либо уточните спецификацию в каталоге запасных частей для вашей модели машины.

Ускоряют ли более широкие траки износ ходовой части?

Они добавляют вес и нагрузку на цепь и катки, поэтому излишне широкий трак может сократить срок службы компонентов. Цель состоит в том, чтобы выбрать самый узкий трак, который все же справляется со своей задачей в ваших условиях.

Заключение

Выбор гусеничных траков — это двухэтапное решение: ширина контролирует плавучесть и нагрузку, тип грунтозацепа контролирует сцепление и повреждение поверхности. Подберите ширину в зависимости от мягкости грунта, сопоставьте грунтозацеп с необходимым уровнем сцепления и защиты для данной работы и подтвердите спецификацию для вашей модели машины перед заказом. При замене траков проверьте цепь, катки и звездочки во время того же осмотра. Машина на правильно подобранных траках лучше перемещается, изнашивается медленнее и наносит меньше повреждений грунту, на котором работает.
