Описание продукта
Строительная техника, запасные части для экскаваторов Caterpillar, удлиненная стрела и рукоять
Удлиненная стрела и рукоять гусеничного экскаватора представляют собой переднее рабочее навесное оборудование, созданное для экскаваторов Caterpillar в тех случаях, когда стандартная стрела не достает до забоя. Оно поставляется в основном в двух исполнениях: двухсекционном и трехсекционном.
Двухсекционная удлиненная стрела с рукоятью в основном используется для строительной транспортировки песка и бетона, укрепления откосов автомагистралей, дноуглубления русел рек, а также земляных работ при устройстве фундаментов зданий, русел рек и глубоких траншей.
Трехсекционный тип добавляет еще одну секцию стрелы. Он выбирается тогда, когда для работы требуется больший горизонтальный вылет или большая глубина копания, например, при дноуглублении широких рек, обработке высоких или протяженных откосов автомагистралей, а также при устройстве глубоких фундаментов или траншей. Длина, диаметр пальцев и система рычагов подбираются под базовую машину и рабочий чертеж.
Основные конструктивные элементы включают стрелу, рукоять, систему рычагов, пальцы и втулки, разводку гидравлических труб и усиленные проушины шарниров. Это навесное оборудование изготавливается в качестве сменной запасной части для гусеничных экскаваторов и может быть произведено под конкретную модель заказчика и требуемую рабочую зону.

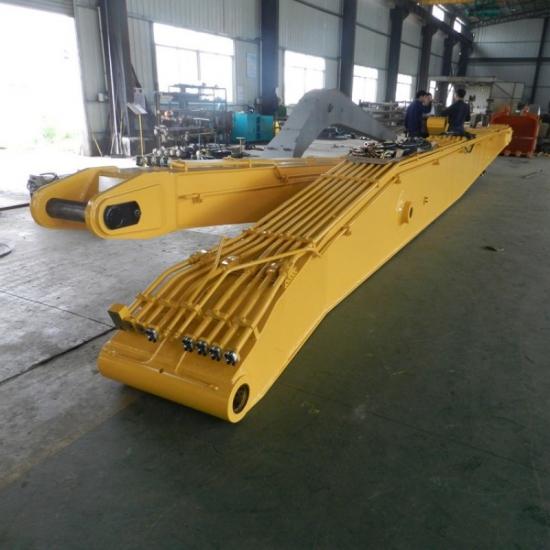

Удлиненная стрела и рукоять для экскаватора Caterpillar
Механические свойства
Приведенные ниже цифры являются типичными справочными значениями для марок конструкционной стали, обычно используемых для удлиненных стрел и рукоятей. Окончательная марка стали и технология сварки подтверждаются по заказу на чертеже.
| Наименование | Свойство | Типичное справочное значение |
|---|---|---|
| Лист Q345B | Предел текучести | ≥ 345 МПа |
| Предел прочности при растяжении | 470–630 МПа | |
| Относительное удлинение | ≥ 20% | |
| Высокопрочный лист Q690 | Предел текучести | ≥ 690 МПа |
| Предел прочности при растяжении | 770–940 МПа | |
| Относительное удлинение | ≥ 14% | |
| Сварные стрела и рукоять | Основные швы | Сварка CO2 / MIG, полный провар основных соединений |
| Конструкция | Коробчатая стрела и рукоять с усиленными шарнирными пластинами |
Список выбора удлиненной стрелы и рукояти
Типичный справочник по выбору для гусеничных экскаваторов Caterpillar. Окончательная длина, размер пальцев и масса подтверждаются моделью машины и рабочим чертежом.
| Наименование | Свойство | Типичное справочное значение |
|---|---|---|
| Caterpillar | Экскаватор | E320, E320D, E320E, E323, E330, E330D, E336, E345DL, E349DL, E374, E395, E305.5, E308, E312, E315 |
| Бульдозер | D3, D5H, D5M, D5N, D6, D6H, D6R, D6T, D6M, D6N, D7, D7G, D7H, D7R, D8, D8N, D8R, D8T, D9, D9R, D9N, D9T, D10N, D10T, D11N, D11T | |
| Автогрейдер | 120, 140, 160, 18, 24 | |
| Komatsu | Экскаватор | PC55, PC70, PC130, PC200, PC220, PC240, PC300, PC350, PC400, PC450, PC650, PC800, PC1250 |
| Бульдозер | D20, D31, D37, D51, D61, D65EX-12, D65PX-15, D85EX-15EO, D85ESS-2A, D155AX-6, D275, D375, D475, D575 | |
| Колесный погрузчик | WA100, WA150, WA200, WA250, WA320, WA380, WA430, WA470, WA500, WA600, WA800, WA900 | |
| Автогрейдер | GD405, GD555, GD655, GD675, GD755, GD825 | |
| Hitachi | Экскаватор | ZX55, ZX70, ZX120, ZX130, ZX200, ZX210, ZX240, ZX250, ZX330, ZX350, ZX470, ZX670, ZX870, ZX1200, EX200, EX300, EX400 |
| JCB | Экскаватор-погрузчик | 1CX, 2CX, 3CX, 4CX, 5CX |
| Экскаватор | JS130, JS145, JS160, JS200, JS220, JS235, JS300, JS330, JS370, JS460 | |
| Kobelco | Экскаватор | SK55, SK75, SK130, SK140, SK170, SK200, SK210, SK210LC-8, SK220, SK250, SK260, SK300, SK330, SK350, SK480, SK500, SK850 |
| Hyundai | Экскаватор | R55, R80, R110, R140, R160, R180, R210, R220, R250, R290, R300, R330, R360, R380, R430, R480, R520, R800 |
| Shantui | Бульдозер | SD08, SD13, SD16, SD22, SD23, SD32, SD42, SD52, SD90 |
| Экскаватор | SE60, SE75, SE135, SE150, SE210, SE215, SE220, SE240, SE260, SE335, SE370, SE470, SE500 | |
| Doosan | Экскаватор | DX55, DX60, DX80, DX140, DX150, DX170, DX200, DX225, DX235, DX255, DX300, DX340, DX350, DX380, DX420, DX480, DX520, DX530, DX700, DX800 |
| New Holland | Экскаватор | E18, E26, E33, E37, E55, E60, E75, E135, E145, E175, E215, E230, E260, E305, E335, E385, E485 |
| Daewoo | Экскаватор | DH55, DH60, DH80, DH130, DH150, DH170, DH200, DH220, DH225, DH258, DH280, DH300, DH320, DH360, DH370, DH420, DH500 |
Характеристики
-
Два варианта конструкции
Доступны двухсекционный и трехсекционный типы для различных вариантов вылета и глубины копания. -
Высокопрочная коробчатая конструкция
Стрела и рукоять изготовлены из высокопрочного конструкционного стального листа для земляных работ с большим радиусом действия. -
Усиленные узлы шарниров
Гнезда пальцев, втулки и соединительные пластины утолщены в точках основных нагрузок. -
Совместимость с базовой машиной
Установочные пальцы, расположение трубопроводов и сцепка ковша могут соответствовать модели экскаватора Caterpillar. -
Индивидуальный рабочий диапазон
Длина изготавливается в соответствии с тоннажем машины, чертежами, образцами и требуемой глубиной реки, склона или канавы.
Применение
- Строительная транспортировка песка и бетона, когда машине требуется загружать или размещать материал за пределами стандартного радиуса копания.
- Укрепление откосов автомагистралей, включая подрезку, очистку и перепрофилирование протяженных или высоких боковых откосов.
- Дноуглубление русел рек, каналов и заиленных водных путей с берега.
- Земляные работы по разработке фундаментов зданий, русел рек и глубоких канав.
- Работы гусеничных экскаваторов, требующие большего вылета стрелы, чем могут обеспечить оригинальные стрела и рукоять.
Дноуглубление рек, ремонт откосов и глубокая выемка грунта
Параметры продукта
| Наименование | Строительная техника, запасные части для экскаватора Caterpillar, удлиненная стрела и рукоять |
| Тип | Двухсекционный тип; трехсекционный тип |
| Применяемая машина | Гусеничные экскаваторы Caterpillar, изготовленные под требуемую модель |
| Материал | Высокопрочный конструкционный стальной лист Q345B или Q690 |
| Техпроцесс | Плазменная резка с ЧПУ, изготовление коробчатого сечения, полуавтоматическая сварка в среде защитного газа (CO2 / MIG), механическая обработка отверстий под пальцы |
| Поверхность | Дробеструйная обработка, грунтовка и финишная покраска |
| Основные детали | Стрела, рукоять, сцепка, пальцы, втулки и кронштейны трубопроводов |
| Применение | Перемещение песка и бетона, ремонт откосов автомагистралей, дноуглубление рек, разработка фундаментов и глубоких канав |
| Кастомизация | Длина, размер пальцев и сцепка изготавливаются по образцам, проектам и чертежам |
| Упаковка | Стальной каркас или экспортная деревянная упаковка в зависимости от длины стрелы |
Почему выбирают нас?
Часто задаваемые вопросы
Какие типы удлиненной стрелы и рукояти доступны?
Удлиненная стрела и рукоять гусеничного экскаватора в основном имеют два типа: двухсекционный тип и трехсекционный тип. Конструкция выбирается в зависимости от требуемого вылета, глубины копания и модели экскаватора.
Для чего в основном используется двухсекционный тип?
Он в основном используется для строительства дорог для транспортировки песка и бетона, восстановления откосов скоростных автомагистралей, дноуглубления русел рек и земляных работ при устройстве фундаментов зданий, русел рек и глубоких канав.
Когда следует выбирать трехсекционный тип?
Трехсекционный тип используется, когда рабочей поверхности требуется больший горизонтальный вылет или большая глубина, например, на широкой реке, протяженном откосе скоростной автомагистрали или глубоком фундаменте и канаве. Длина определяется машиной и площадкой.
Какие машины могут использовать эту стрелу и рукоять?
Она изготавливается в качестве сменного переднего рабочего оборудования для гусеничных экскаваторов Caterpillar. Пожалуйста, укажите точную модель, исходный размер пальца и требуемый рабочий диапазон, чтобы можно было подобрать монтажные размеры.
Могут ли стрела и рукоять быть изготовлены по индивидуальному заказу?
Да. Длина, рычажные механизмы и размеры пальцев могут быть изготовлены в соответствии с образцами, проектами и чертежами клиента.
Какие материалы и процессы используются?
Стрела и рукоять изготавливаются из листа высокопрочной стали Q345B или Q690 методом плазменной резки с ЧПУ и сварки в среде защитных газов CO2 / MIG. Отверстия под пальцы обрабатываются на станке, а поверхность подвергается дробеструйной обработке и окраске.
